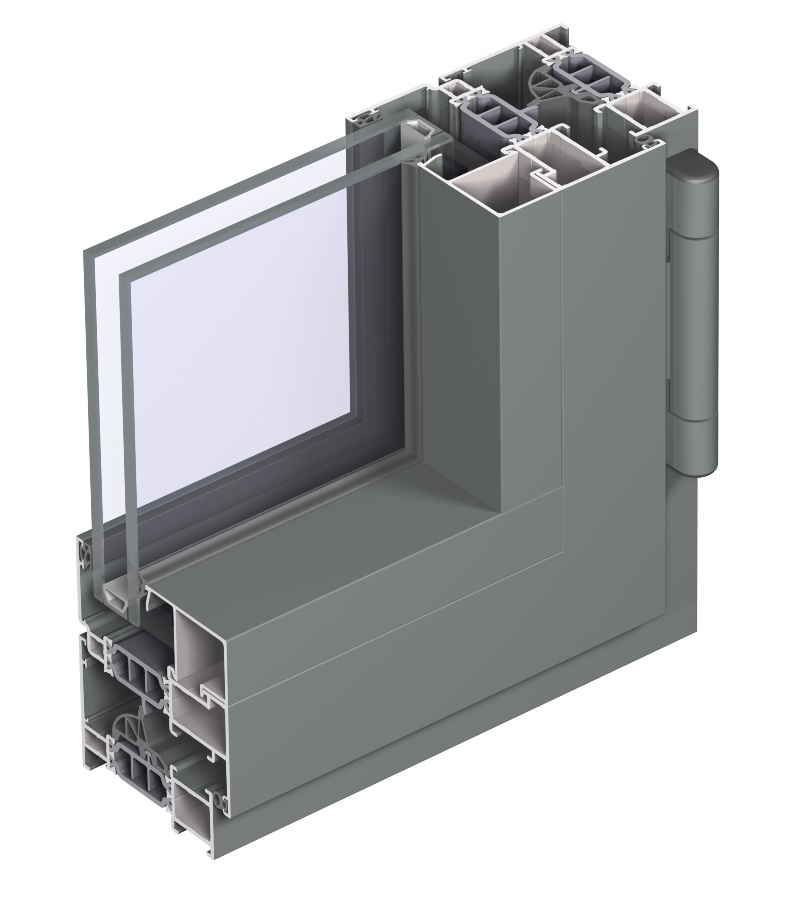

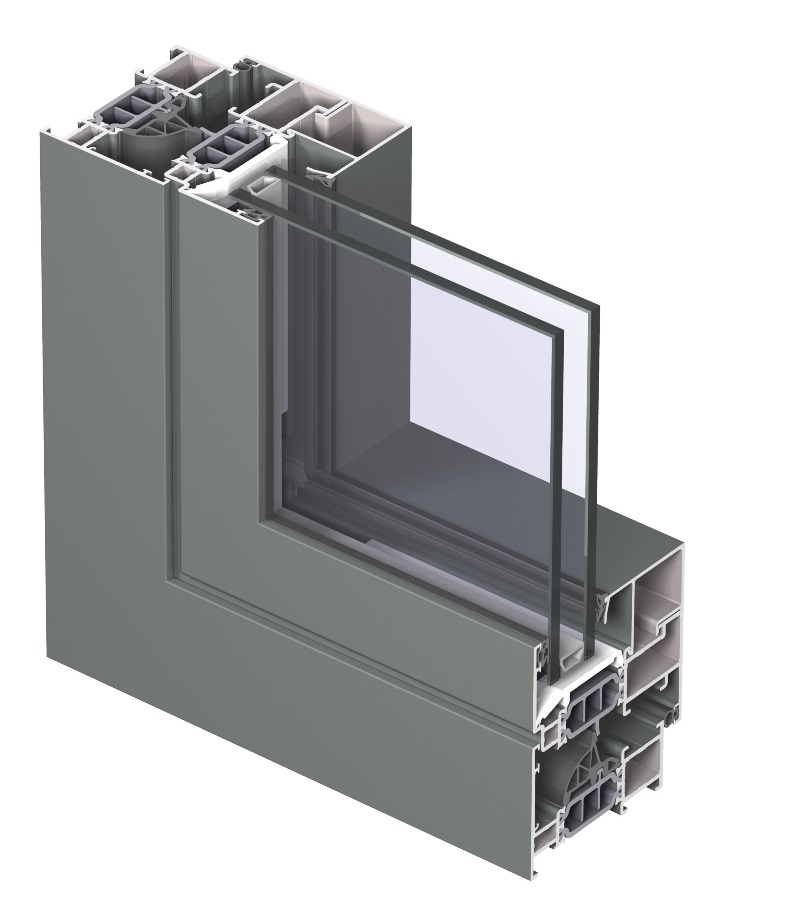

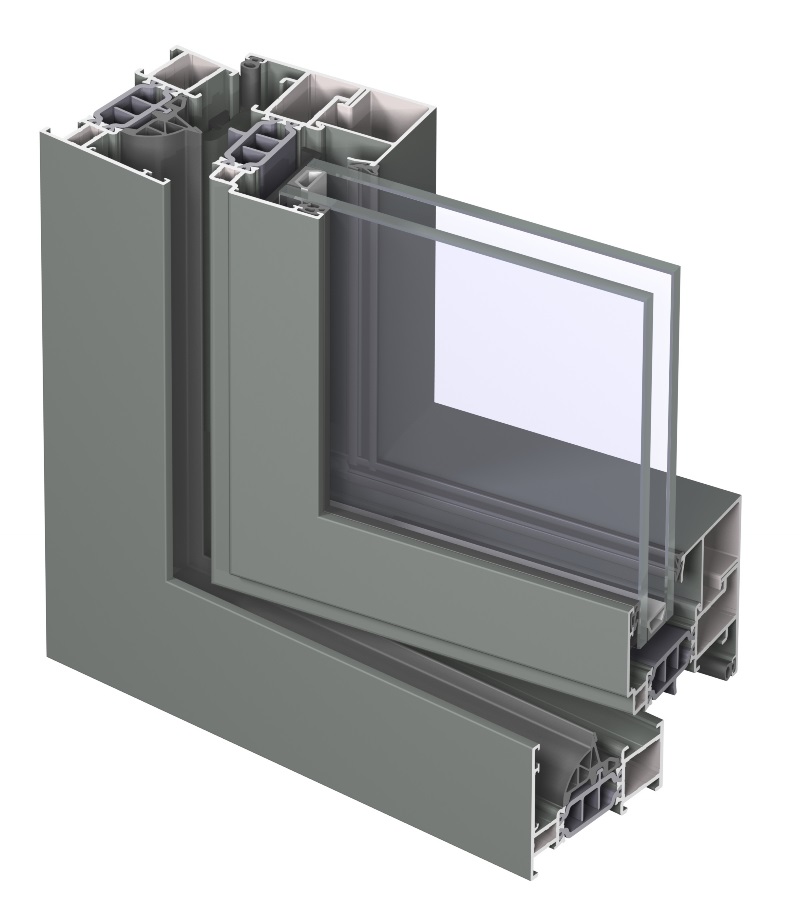

CS 77

O CS 77 é um sistema de janelas e portas com altos níveis de isolamento que vai de encontro a elevados requisitos no que respeita a isolamento térmico, estabilidade e segurança. A variante de sistemas Hl (alto isolamento) atinge valores Uf na ordem dos 1.2 W/m²K. O valor Uf de uma secção de aro/folha com 115 mm de largura visível é de 1.7W/m²K.

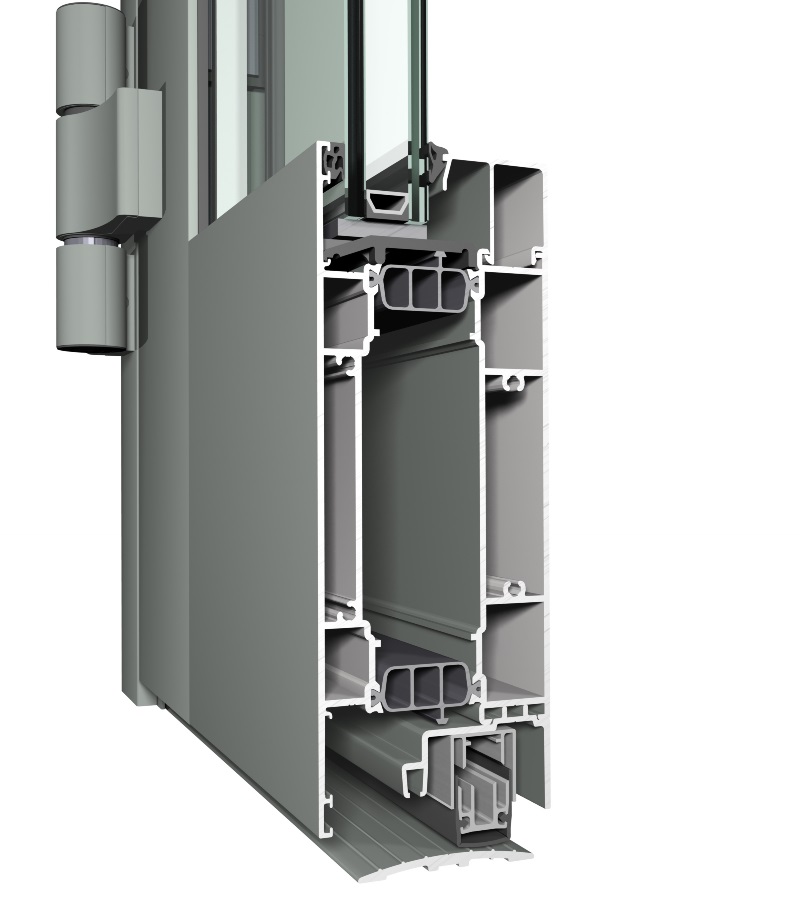

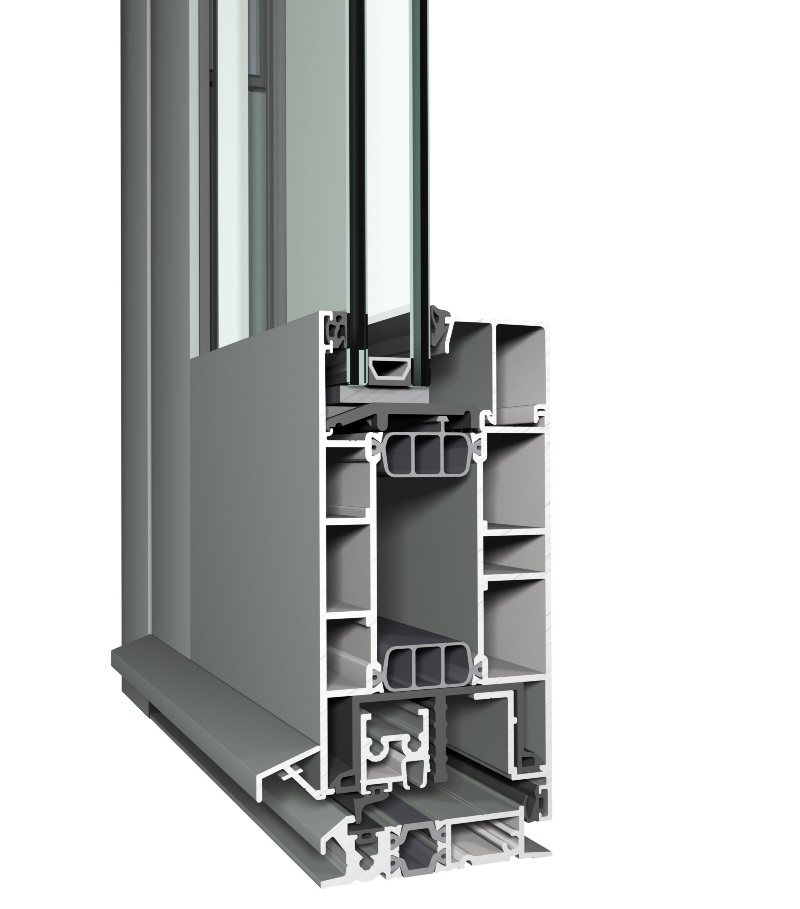

O CS 77 está disponível numa variedade de estilos estéticos que vão ao encontro das tendências atuais e oferece todo o tipo de janelas e portas de abertura interior e exterior. Uma vantagem adicional é a possibilidade de combinar este sistema com a Ventalis.
O desempenho deste sistema relativamente à acústica, estanquidade à água e permeabilidade ao ar, bem como aplicações específicas como prova de bala ou fogo, vai ao encontro dos mais severos padrões europeus. Além disso, o CS 77 está disponível em vários níveis de resistência ao roubo (classe 2 & 3), o que faz dele um sistema extremamente seguro.



Desempenho
Coeficiente Térmico(1)

EN 10077-2

Valor Uf até 1.2 W/m2K dependendo da combinação aro/folha e da espessura do vidro

Isolamento Acústico(2)

EN ISO 140-3; EN ISO 717-1

Rw(C; Ctr) = 36 (-1; -4) dB / 44 (-2; -4) dB, dependendo do método de vedação

Segurança - Resistência ao roubo(3)

ENV 1627 – ENV 1630

WK 2, WK 3

1 O valor Uf mede a transmissão térmica. Quanto menor for o valor Uf, melhor será o isolamento térmico da estrutura. 2 O índice de redução de som (Rw) mede a capacidade de desempenho de redução de ruído da estrutura e do vidro. 3 A resistência ao roubo é testada com cargas estáticas e dinâmicas, assim como por simulações de tentativas de arrombamento utilizando ferramentas específicas.

Variantes de Estilo
005 004

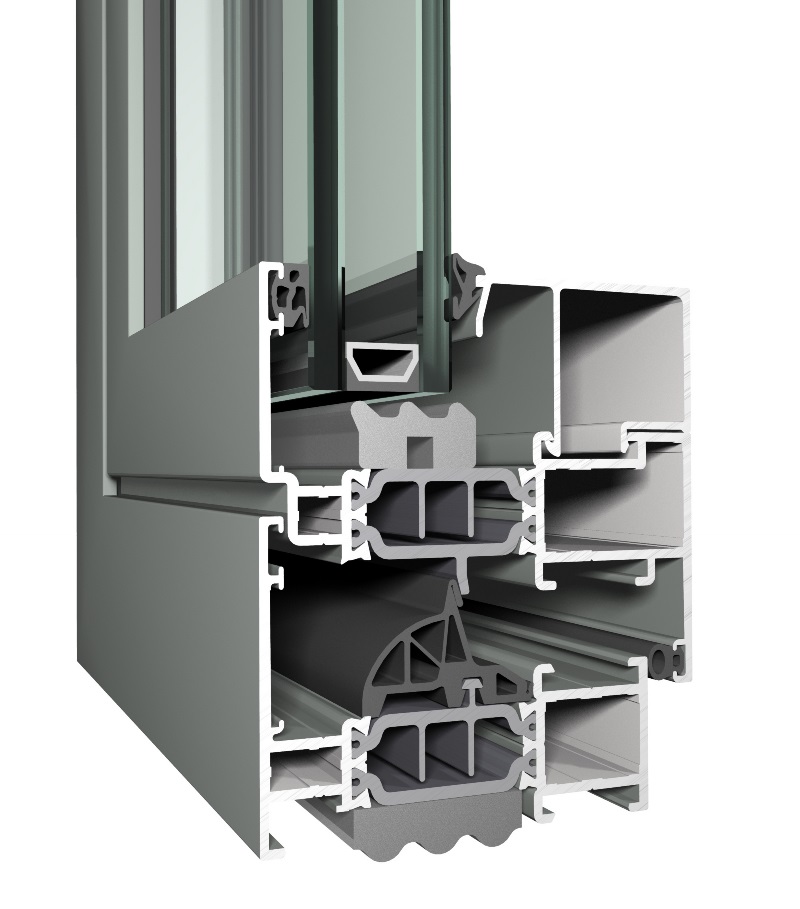

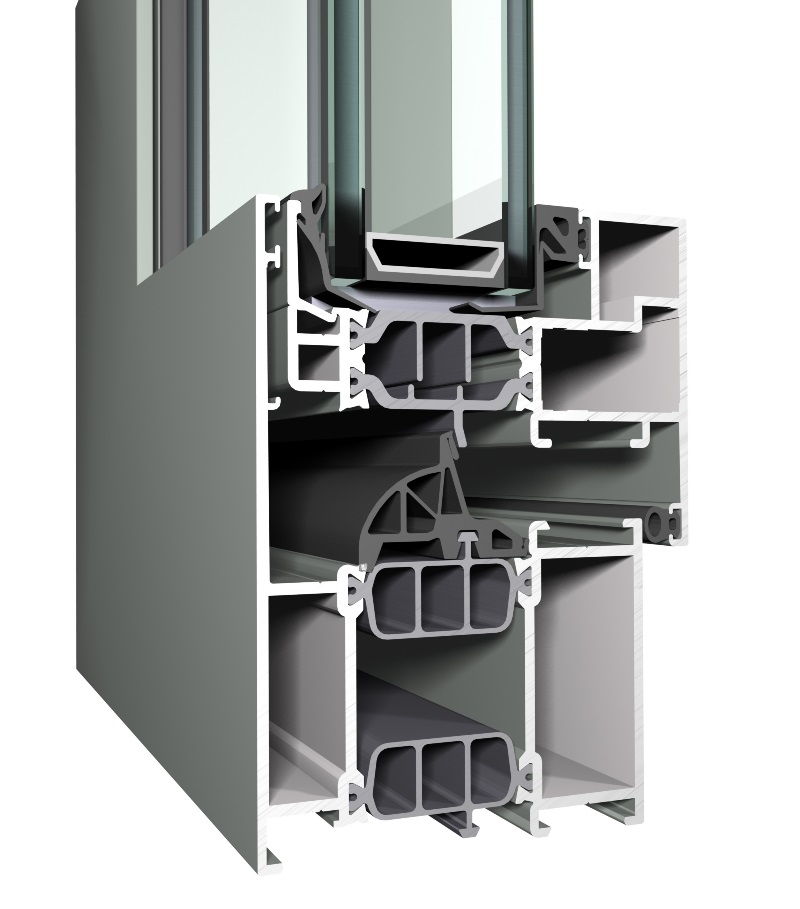

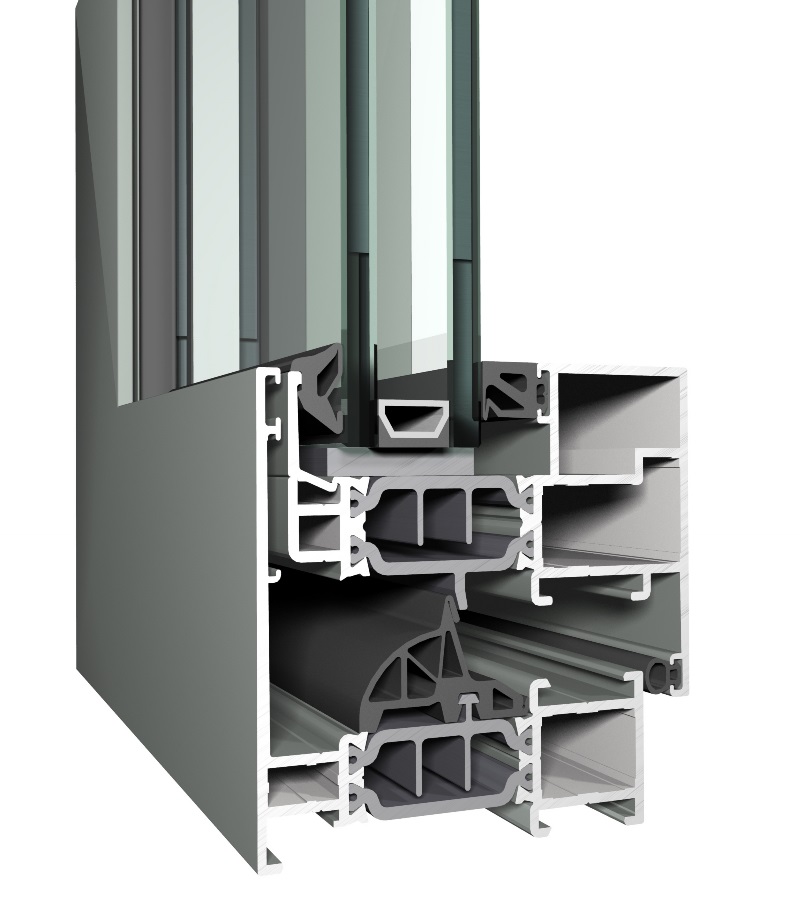

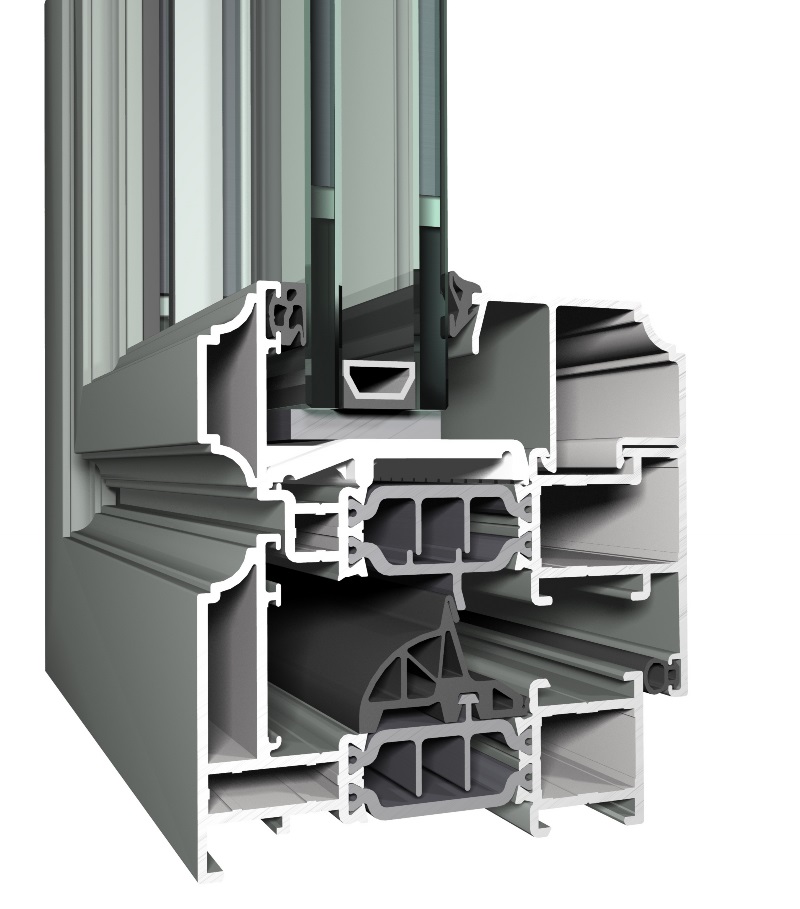

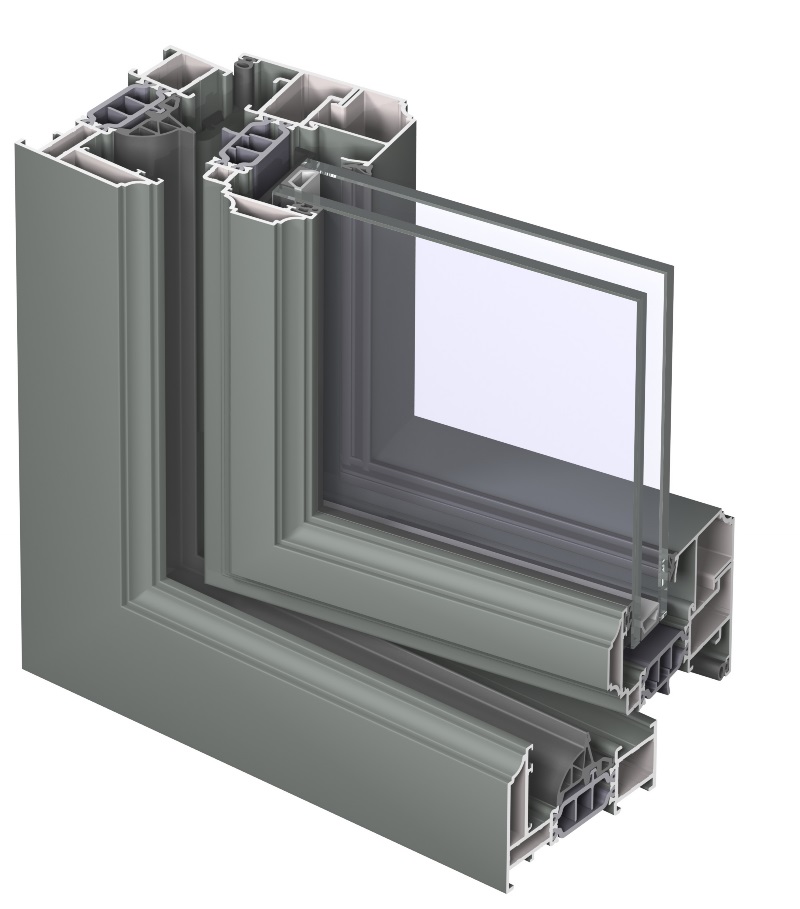

Variantes de Estilo Funcional Softline Folha Oculta
Medidas
Aro 68 mm 77 mm 68 mm
Folha  77 mm 86 mm 72,5 mm
Espessura do vidro até 53 mm até 53 mm até 48 mm
